ما هي محطة السكك الحديدية Din؟

تعتمد العبوات الكهربائية ولوحات التحكم وأنظمة الأتمتة الصناعية على عنصر أساسي واحد لتنظيم وتوزيع الطاقة بأمان وكفاءة -كتلة محطة السكك الحديدية Din. سواء كنت تصمم خزانة تحكم جديدة أو تقوم بترقية تركيب موجود، فإن فهم ماهية محطة Din Rail الطرفية وكيفية عملها وسبب أهميتها يمكن أن يؤثر بشكل كبير على موثوقية نظامك وسلامته وتكاليف الصيانة طويلة المدى. تقدم هذه المقالة نظرة شاملة ومرتكزة على أسس فنية على أحد أهم المكونات الأساسية في الهندسة الكهربائية الحديثة.

فييويهتشينغ TAER الكهربائية المحدودة، أمضى فريقنا سنوات في هندسة وتصنيع حلول Din Rail Terminal Block عالية الأداء للعملاء عبر صناعات التصنيع والطاقة وأتمتة البناء والنقل في جميع أنحاء العالم. في هذا الدليل، نغطي كل شيء بدءًا من التعريفات الأساسية ومعلمات المنتج وحتى أفضل ممارسات التثبيت ومعايير الاختيار - مما يمنحك المعرفة اللازمة لاتخاذ قرارات واثقة ومستنيرة لمشروعك التالي.

ما هي محطة السكك الحديدية Din وكيف تعمل؟

محطة Din للسكك الحديدية عبارة عن موصل كهربائي معياري معزول مصمم للتركيب على سكة معدنية قياسية - يشار إليها عادةً باسم سكة DIN (سكة حديد Deutsche Institut fur Normung) - داخل العبوات الكهربائية ولوحات التحكم. إنه بمثابة نقطة الوصل المركزية حيث يتم توصيل الموصلات الكهربائية وتنظيمها وتوزيعها في جميع أنحاء التثبيت. بدلاً من الاعتماد على توصيلات الأسلاك الفضفاضة أو أنظمة الأسلاك المخصصة المعقدة، توفر كتلة طرفية Din Rail طريقة نظيفة وقابلة للتكرار ومتوافقة مع التعليمات البرمجية لإدارة الدوائر الكهربائية.

مبدأ التشغيل الأساسي واضح ومباشر. تحتوي كل كتلة طرفية على عنصر معدني موصل - عادة ما يكون مصنوعًا من سبائك النحاس أو النحاس المطلي بالقصدير - ومحاطًا بغطاء عازل مقاوم للهب. يتم إدخال الأسلاك في منافذ الجهاز ويتم تثبيتها عبر آليات التثبيت. يستقر الحامل المعدني أو ينزلق على حاجز DIN، مما يثبت الكتلة بقوة في مكانها. يمكن ترتيب الكتل الطرفية المتعددة جنبًا إلى جنب على طول السكة، مما يؤدي إلى إنشاء قناة أسلاك منظمة يسهل فحصها واختبارها وتعديلها.

المكونات الوظيفية الرئيسية للمعياركتلة محطة السكك الحديدية Dinيشمل:

• السكن العازل:يتم تصنيعه عادةً من PA66 (البولي أميد) أو البولي كربونات، مما يوفر قوة عازلة عالية ومثبطات للهب وفقًا لمعايير UL 94 V-0 أو V-2.
• الشريط الحالي / العنصر الموصل:شريط من النحاس أو النحاس المطلي بالنيكل أو القصدير لمقاومة التآكل وضمان التوصيل المستقر بمرور الوقت.
• آلية لقط:متوفر في تصميمات المشبك اللولبي، أو المشبك الزنبركي، أو الدفع للداخل، أو IDC (اتصال إزاحة العزل)، حيث يقدم كل منها مزايا مميزة في سرعة الأسلاك، ومقاومة الاهتزاز، وإمكانية الوصول إلى الصيانة.
• تركيب القدم / مقطع السكك الحديدية:الجزء السفلي من الهيكل الذي يتم تثبيته على سكة DIN. تدعم معظم المحطات الطرفية الحديثة كلاً من ملفات EN 50022 35mm وEN 50035 G-rail.
• منفذ الملحقات:فتحات أو أخاديد على جانب المبيت أو أعلىه لقبول الأقواس الطرفية، وصلات الجسور، ولوحات التقسيم، وملصقات العلامات.

تعني الطبيعة المعيارية لمحطة Din Rail أنه يمكن استبدال كل كتلة على حدة أو إعادة تشكيلها دون إزعاج الاتصالات المجاورة - وهي ميزة مهمة لفرق الصيانة التي تعمل في ظل جداول إنتاج ضيقة. مهندسينا فيتشتارلقد صممنا مجموعة منتجات Din Rail Terminal Block الخاصة بنا خصيصًا مع منافذ اختبار خالية من الأدوات ومبيتات مرمزة بالألوان لتقليل وقت الخدمة في هذا المجال بشكل أكبر.

ما هي الأنواع الأساسية للكتل الطرفية للسكك الحديدية Din؟

ليست كل الكتل الطرفية للسكك الحديدية Din متماثلة. تتطلب تكوينات الدوائر المختلفة ومتطلبات السلامة وقيود المساحة تصميمات طرفية مختلفة. يتيح فهم الفئات الرئيسية للمهندسين ومتخصصي المشتريات تحديد المنتج المناسب تمامًا لتطبيقهم.

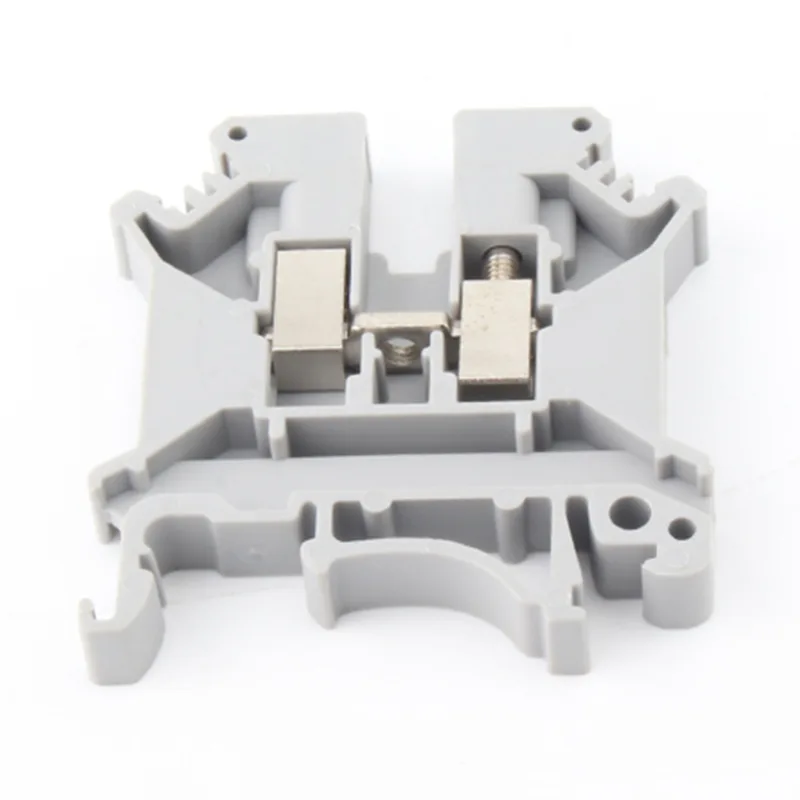

التغذية من خلال الكتل الطرفية

النوع الأكثر شيوعًا، يستخدم للتوصيلات المباشرة من موصل إلى موصل. يمر التيار مباشرة عبر قضيب التوصيل الداخلي من مدخل سلك إلى آخر. مناسبة لتوزيع الطاقة العامة ودوائر الإشارة.

كتل طرفية أرضية/أرضية

مصمم خصيصًا لإنشاء مسار تأريض موثوق. يكون العنصر المعدني الداخلي على اتصال مباشر بسكة DIN المؤرضة بحد ذاتها. هذه الألوان مرمزة باللونين الأصفر والأخضر وفقًا لمعايير IEC 60445.

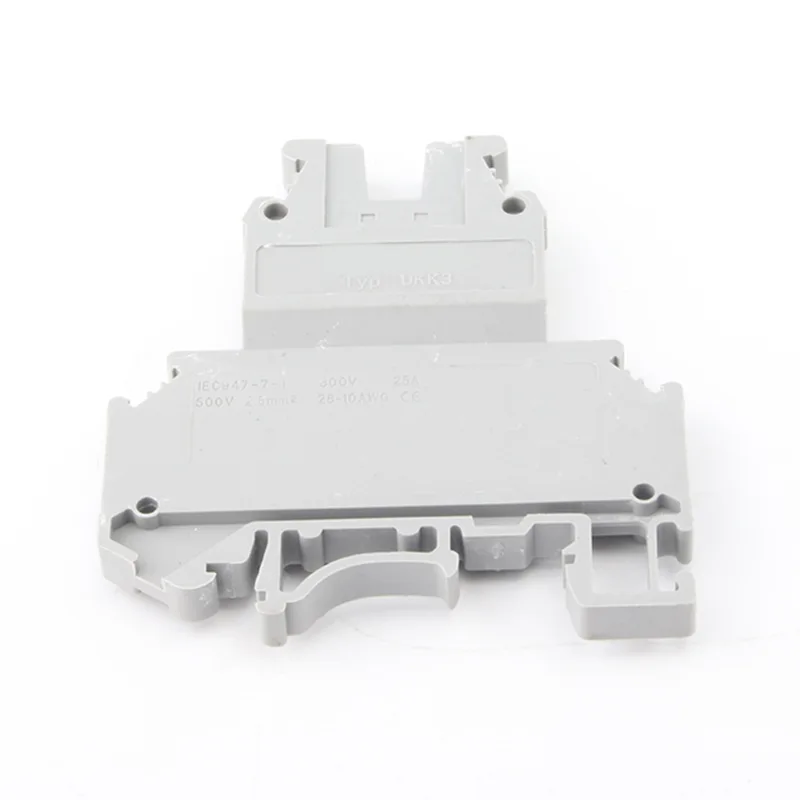

كتل طرفية منصهرة

قم بدمج حامل منصهر صغير داخل الجسم الطرفي، مما يوفر حماية من التيار الزائد على مستوى فرع الدائرة. من الممكن استبدال المصهر دون فصل الأسلاك، مما يبسط عملية الصيانة بشكل كبير.

قطع الاتصال/عزل الكتل الطرفية

تتميز بآلية فصل مدمجة بشفرة السكين تسمح بفتح الدائرة دون إزالة الأسلاك. ضروري في تطبيقات الاختبار والقياس والسلامة المتشابكة.

كتل طرفية متعددة المستويات

قم بتكديس مستويين أو ثلاثة مستويات من الدوائر عموديًا ضمن مساحة مبيت واحدة. يوفر مصنعنا أنواعًا ذات طابقين وثلاثية الطبقات تعمل على تقليل متطلبات عرض اللوحة بنسبة تصل إلى 60% مقارنة بالصفوف المكافئة ذات المستوى الواحد.

كتل طرفية الاستشعار / المحرك

مصممة لأسلاك مستشعر تيار مستمر 24 فولت في أنظمة التشغيل الآلي. يتضمن مؤشرات LED مدمجة، وحماية الصمام الثنائي، وإدخالات متعددة الموصلات لتبسيط اتصالات الأجهزة الميدانية.

ما هي معلمات المنتج التي تحدد كتلة طرفية للسكك الحديدية عالية الجودة من Din؟

يعد اختيار كتلة طرفية Din Rail بناءً على السعر وحده بمثابة خطأ يؤدي إلى الفشل ومطالبات الضمان ووقت التوقف المكلف. يبدأ الاختيار الصحيح بفهم واضح للمعايير الفنية التي تحدد الأداء والسلامة وطول العمر. فيتشتار، تم تصنيف منتجات Din Rail Terminal Block الخاصة بنا واختبارها وفقًا للمعايير الهامة التالية:

المعلمات الكهربائية

• الجهد المقنن:الحد الأقصى لجهد التشغيل المستمر الذي يمكن للمحطة التعامل معه بأمان. يغطي نطاقنا القياسي 250 فولت، 400 فولت، 600 فولت، 800 فولت، و1000 فولت تيار متردد/تيار مستمر.
• التصنيف الحالي:الحد الأقصى للقدرة الحالية المستمرة. يمتد خط منتجاتنا من محطات 6A (مستوى الإشارة) حتى 125A (توزيع الطاقة الثقيلة).
• قوة عازلة:تم الاختبار عند جهد مقنن 2x + 1000 فولت لمدة دقيقة واحدة وفقًا للمواصفة IEC 60947-7-1. وهذا يؤكد أن العزل لن ينهار في ظل ظروف الاندفاع.
• مقاومة الاتصال:تقاس بالمللي أوم. انخفاض مقاومة التلامس يعني توليد حرارة أقل وتحسين كفاءة الطاقة. تم اختبار أجهزتنا الطرفية للحفاظ على مقاومة التلامس أقل من 5 مللي أمبير طوال فترة خدمتها.
• تصنيف تحمل الدائرة القصيرة:الحد الأقصى لتيار العطل الذي يمكن للمحطة أن تتحمله دون حدوث عطل هيكلي. أمر بالغ الأهمية للألواح المحمية بواسطة قواطع الدائرة الأولية.

المعلمات الميكانيكية

• نطاق دخول الأسلاك:الحد الأدنى والحد الأقصى للمقطع العرضي للموصل الذي يمكن للمحطة قبوله، معبرًا عنه بوحدة mm2 أو AWG. مجموعتنا تستوعب 0.5 مم 2 إلى 95 مم 2 سلكًا صلبًا أو مجدولًا.
• عزم الدوران لقط (نوع المسمار):عزم الدوران المحدد بالنيوتن متر. يعتبر الإفراط في عزم الدوران أو تقليل عزم الدوران من أوضاع الفشل. تحدد أوراق البيانات الخاصة بنا القيم الدقيقة لكل حجم منتج.
• مواد الإسكان:PA66 GF30 (بولي أميد مقوى بالألياف الزجاجية) للمحطات القياسية؛ البولي متاح للوحات التفتيش عالية الشفافية.
• تصنيف القابلية للاشتعال:UL 94 V-0 قياسي عبر مجموعة Din Rail Terminal Block، مما يعني الإطفاء الذاتي خلال 10 ثوانٍ من إزالة اللهب.
• نطاق درجة حرارة التشغيل:النطاق القياسي هو -40 درجة مئوية إلى +120 درجة مئوية، وهو مناسب لكل من الخزانات الخارجية والبيئات الصناعية المحيطة العالية.
• درجة الحماية:عادةً ما يتم تصنيف الكتل الطرفية نفسها على أنها IP20؛ توفر العلبة تصنيف IP الخارجي.

الجدول المرجعي الكامل لمعلمات المنتج

لماذا تعد محطة Din Rail بمثابة معيار الصناعة لأسلاك اللوحة؟

لقد اجتمع المهندسون وبناة اللوحات في جميع أنحاء العالم على Din Rail Terminal Block باعتبارها طريقة الأسلاك المفضلة لديهم لأسباب عملية للغاية. إن فهم هذه الأسباب يساعد في تبرير الاستثمار في محطات الجودة ويشرح لماذا تخلق البدائل دون المستوى المطلوب مخاطر طويلة الأجل.

فائدة التوحيد وحدها كبيرة. يتم تعريف ملف السكك الحديدية DIN وفقًا للمعايير الدولية (EN 50022، EN 50023، EN 50035)، مما يعني أن الكتل الطرفية من مصنعنا فييويهتشينغ TAER الكهربائية المحدودةقابلة للتبديل فعليًا مع الملحقات القياسية في السوق. وهذا يحمي العملاء من الاعتماد على مصدر واحد ويبسط عمليات إنشاء اللوحات العالمية عندما تكون المصادر المحلية مطلوبة.

بالإضافة إلى التوحيد القياسي، توفر الكتلة الطرفية للسكك الحديدية Din مزايا قابلة للقياس عبر كل مرحلة من مراحل دورة حياة المشروع:

• مرحلة التصميم:يتيح التصميم المعياري للمهندسين حساب السعة الحالية ومتطلبات المساحة بدقة دون تكوينات مخصصة معقدة. تعمل رموز CAD القياسية والنماذج ثلاثية الأبعاد على تسريع تصميم تخطيط اللوحة.
• مرحلة التصنيع:يعد التثبيت الإضافي أسرع بكثير من الأشرطة الطرفية المثبتة بمسامير. تسمح متغيرات المشبك الزنبركي بإدخال السلك بيد واحدة بدون أدوات، مما يؤدي إلى خفض وقت تجميع لوحة القطع بنسبة 30% إلى 50% في تجارب المصنع.
• مرحلة الاختبار:تسمح ملحقات قطع الاتصال واختبار التوصيل بعزل الدوائر واختبارها بشكل فردي دون إزعاج الاتصالات المجاورة، مما يقلل من وقت التشغيل ومخاطر أخطاء الأسلاك المتقاطعة.
• مرحلة الصيانة:يُترجم استبدال الأطراف الفردية دون إعادة توصيل اللوحة بالكامل إلى أوقات الإصلاح التي يتم قياسها بالدقائق بدلاً من الساعات. تسمح العلب المرمزة بالألوان والعلامات المطبوعة للفنيين بتتبع الدوائر على الفور.
• مرحلة الامتثال:تم اعتماد التوافق مع IEC 60947-7-1 وUL 508A مسبقًا على مستوى المكونات، مما يبسط عمليات تدقيق الشهادات على مستوى اللجنة للعملاء النهائيين.

يفيد عملاؤنا باستمرار أن التحول إلى تخطيط Din Rail Terminal Block المحدد بشكل صحيح يقلل من أخطاء أسلاك اللوحة بنسبة تزيد عن 40% ويقلل متوسط ​​مدة مكالمة الصيانة بمقدار النصف. هذه ليست تحسينات هامشية - فهي تترجم مباشرة إلى انخفاض مطالبات الضمان، وزيادة رضا العملاء، وانخفاض إجمالي تكلفة الملكية على مدى عمر خدمة اللوحة الذي يتراوح من 10 إلى 20 عامًا.

كيف تختار محطة Din Rail المناسبة لتطبيقك؟

يتطلب تحديد كتلة طرفية Din Rail الصحيحة مطابقة المعلمات المقدرة للمنتج مع ظروف التشغيل الفعلية للدائرة - مع تطبيق هوامش الأمان المناسبة. تتجنب عملية الاختيار المنهجية الإفراط في المواصفات (التكلفة غير الضرورية) والتقليل من المواصفات (مخاطر السلامة والموثوقية).

اتبع هذه الخطوات كإطار اختيار منظم:

1. تحديد جهد الدائرة والتيار:ابدأ بجهد التشغيل الفعلي والحد الأقصى للتيار المستمر للدائرة. قم بتطبيق عامل تخفيض بنسبة 20% على الأقل لدرجات الحرارة المحيطة التي تزيد عن 40 درجة مئوية أو للصفوف الطرفية عالية الكثافة حيث يحدث تراكم حراري.
2. تحديد نوع السلك والمقطع العرضي:تأكد مما إذا كانت الموصلات سلكًا مرنًا صلبًا أو مجدولًا بشكل جيد أو منتهي بالطويق. كل نوع له متطلبات لقط مختلفة. تتعامل أطراف المشبك الزنبركي عمومًا مع الأسلاك الدقيقة بشكل أفضل من تصميمات المشبك اللولبي بدون الحلقات.
3. التعرف على الظروف البيئية:نطاق درجة حرارة التشغيل، ووجود الاهتزاز (اختر المشبك الزنبركي للبيئات شديدة الاهتزاز)، والتعرض للمواد الكيميائية، ودرجة التلوث، كلها تؤثر على اختيار مادة الغلاف وطلاء التلامس.
4. التحقق من الشهادات المطلوبة:تتطلب أسواق أمريكا الشمالية محطات طرفية مدرجة في قائمة UL/CSA. تتطلب الأسواق الأوروبية علامة CE. قد تتطلب تطبيقات الطاقة الشمسية والمركبات الكهربائية شهادات TUV أو IEC 62196 إضافية. تشتمل مجموعة منتجات Din Rail Terminal Block الخاصة بنا على خيارات معتمدة بالكامل لجميع الأسواق الرئيسية.
5. حدد تقنية الاتصال:مشبك لولبي للمرونة وقابلية الإصلاح الميداني؛ مشبك زنبركي للسرعة ومناعة الاهتزاز؛ دفع للأسلاك الآلية ذات الحجم الكبير ؛ IDC لتطبيقات الكابلات الشريطية.
6. تخطيط الملحقات:يجب تحديد الأقواس الطرفية، وصلات الجسور، وشرائط العلامات، ولوحات التقسيم، وسدادات الاختبار في مرحلة التصميم لتجنب التأخير في تحديد المصادر أثناء بناء اللوحة.

مقارنة تكنولوجيا الاتصال

فريقنا الفني فييويهتشينغ TAER الكهربائية المحدودةمتاح لمراجعة مخططات اللوحة الخاصة بك والتوصية بمواصفات Din Rail Terminal Block المثالية لتطبيقك. نحن نقدم استشارات فنية مجانية قبل البيع للمشاريع المؤهلة.

كيف تقوم شركة Yueqing TAER Electric Co., Ltd. بتصنيع محطات السكك الحديدية Din؟

تتطلب جودة تصنيع كتل طرفية Din Rail الدقة في كل مرحلة - بدءًا من اختيار المواد الخام وحتى اختبار المنتج النهائي. فييويهتشينغ TAER الكهربائية المحدودة، عملية الإنتاج لدينا مبنية على مبادئ صارمة لإدارة الجودة، مع شهادة ISO 9001 التي تحكم كل خطوة من خطوات التصنيع.

يقوم مصنعنا بتشغيل خطوط إنتاج مخصصة لكل مجموعة من مجموعات الكتل الطرفية، مدعومة بالأدوات الداخلية وتصنيع القوالب. يمنح هذا فريقنا الهندسي المرونة لتخصيص أبعاد الهيكل ورموز الألوان وتكوينات العلامات لعملاء OEM دون قيود الحد الأدنى لكمية الطلب التي تنطبق عادةً عند التوريد من الشركات التجارية.

عملية مراقبة الجودة لدينا

• فحص المواد الواردة:يتم اختبار جميع المواد الخام المصنوعة من سبائك النحاس والنحاس والبوليمر دفعة واحدة عند وصولها. يتم التحقق من نقاء النحاس وقوة الشد وقابلية البوليمر للاشتعال قبل دخول المواد إلى الإنتاج.
• التحكم في الأبعاد أثناء العملية:تقوم أنظمة فحص الرؤية الآلية بفحص أبعاد الهيكل وهندسة التلامس في كل دورة من دورات القولبة بالحقن والختم. يتم رفض الأجزاء غير المسموح بها تلقائيًا.
• اختبار مقاومة الاتصال:تم اختبار 100% من الكتل الطرفية النهائية لمقاومة التلامس باستخدام نظام قياس بأربعة أسلاك ملي أوم. تتم إزالة الوحدات التي تتجاوز عتبة 5mO من دفعة الإنتاج.
• اختبار قوة العزل الكهربائي:يتم إجراء اختبار عشوائي للعينات عند جهد مقدر 2x + 1000 فولت وفقًا للمواصفة IEC 60947-7-1 على كل دفعة إنتاج.
• اختبار قوة الانسحاب:يتم قياس قوة احتجاز الأسلاك على وحدات العينة للتأكد من أن أداء آلية التثبيت يلبي المواصفات.
• التحقق من الشيخوخة الحرارية:تتحقق اختبارات التقادم المتسارعة عند درجة حرارة 120 درجة مئوية على مدار 1000 ساعة من احتفاظ مواد الغلاف والتلامس بخصائصها طوال فترة خدمة المنتج المتوقعة.

يقوم مصنعنا بشحن منتجات Din Rail Terminal Block إلى العملاء في أكثر من 40 دولة. تم تصميم عبوات التصدير الخاصة بنا للحماية من أضرار النقل والتعرض للرطوبة، مع وجود عبوات مجففة مضمنة في كل كرتونة لشحنات الشحن عبر المحيطات. عادةً ما تتراوح المهلة الزمنية لعناصر الكتالوج القياسية من 7 إلى 15 يوم عمل من تأكيد الطلب.

خاتمة

إن كتلة طرفية Din Rail هي أكثر بكثير من مجرد ملحق أسلاك سلبي. إنه مكون مصمم بدقة يؤثر بشكل مباشر على سلامة وموثوقية وقابلية الصيانة لكل لوحة كهربائية ونظام تحكم هو جزء منه. بدءًا من كتل التغذية التي تتعامل مع دوائر التوزيع العامة وحتى المتغيرات المندمجة والمنفصلة التي تحمي الأحمال الحرجة، فإن كل منتج في مجموعتنا فييويهتشينغ TAER الكهربائية المحدودةتم تصميمه وتصنيعه لتقديم أداء ثابت عبر عقود من الخدمة.

يبدأ اختيار محطة Din Rail الطرفية المناسبة بفهم واضح لمعلمات الدائرة والظروف البيئية ومتطلبات الاعتماد. ويستمر الأمر باختيار الشركة المصنعة التي تتحكم في الجودة بدءًا من المواد الخام وحتى المنتج النهائي، وليس الشركة التي تقوم بتجميع المكونات التي يتم الحصول عليها من موردين لم يتم التحقق منهم. إن خط إنتاج Din Rail Terminal Block الخاص بنا مدعوم بالوثائق الفنية الكاملة وتقارير الاختبار المعتمدة وفريق هندسي متخصص جاهز لدعم مشروعك بدءًا من المواصفات وحتى التشغيل.

إذا كنت تقوم بتقييم حلول Din Rail Terminal لتصميم لوحة جديدة، أو ترقية النظام، أو منتج OEM يتطلب استمرارية التوريد على المدى الطويل، فإن فريقنا فييويهتشينغ TAER الكهربائية المحدودةعلى استعداد للمساعدة. يغطي كتالوج منتجاتنا أكثر من 300 وحدة SKU قياسية، مع تكوينات مخصصة متاحة عبر جميع عائلات المنتجات.
